流光溢彩的琉璃瓦是中国古板的修建物件，，通常施以金黄、青翠、碧蓝等彩色铅釉。。
。。
。我国早在南北朝时期就在修建上使用琉璃瓦件装饰。。
。。
。琉璃瓦经由历代生长，，已形制品种富厚、型制考究、装配性强的系列产品，，常用的通俗瓦件有：筒瓦、板瓦、句头瓦、滴水瓦、罗锅瓦、折腰瓦、走兽、挑角、正吻、合角吻、垂兽、钱兽、宝顶等等。。
。。
。从古板琉璃瓦演变生长而来的西式瓦最先在日本和西班牙、意大利等欧洲一些国家获得应用，，它将筒瓦、板瓦型制合二为一。。
。。
。结构合理，，挂装轻盈，，有用笼罩面积大，，屋顶承重小。。
。。
。釉色富厚达百种以上，，同时，，它没有铅釉瓦釉面反铅影响装饰效果的征象。。
。。
。因此，，西式瓦在现代修建上越来越获得普遍应用。。
。。
。

随着我国城镇建设的蓬勃生长，，琉璃瓦、西式瓦的用量显著增添，，市场远景看好。。
。。
。琉璃瓦、西式瓦的生产工艺并不重大，，生产线装备可选用全自动生产线装备生产，，也可选用部分机械装备和手工相连系的方法生产，，全自动生产线装备自动化程序高，，所需人工较少。。
。。
。接纳部分机械装备和手工相连系的生产方法，，投资小、收效快，，所需职员也多一些。。
。。
。我们就琉璃瓦的制作工艺、坯料、釉料、配方研究取得的履历，，供各人配合探讨。。
。。
。

琉璃瓦具有接纳优质矿石质料，，经由筛选破损，，高压成型，，高温烧制。。
。。
。具有强度高、平整度好，，吸水率低、抗折、抗冻、耐酸、耐碱、永不褪色、永不风化等显著优点。。
。。
。普遍适用于厂房，，住宅、宾馆、别墅等工业和民用修建，，并以其造型多样，，釉色质朴、多彩，，环保、耐用，，深得修建巨匠们的推许。。
。。
。西式琉璃瓦相关于古板琉璃瓦来说，，既有以下特点：防水性、强度高、对种种天气顺应、不长苔藓，，无需人工照顾护士。。
。。
。
一、坯料
我们选用的质料多为邯郸地区储量大、价钱低的大青、二青、缸土、碱土、木节等软质质料及废匣钵粉、瓷粉等质料。。
。。
。另外，，我们部分接纳煤矸石、煤研灰等矿物废渣、工业副产品来降低生产本钱，，也获得知足效果。。
。。
。
我们主要试制了两种坯料：白坯料和红坯料。。
。。
。红色坯料我们选用的是外地的两种紫砂质料，，将其置换白坯料中的青土因素而配成。。
。。
。

1、注浆坯料的制备
将质料按配方准确称量入球磨细碎，，细度为万孔筛余不低于15％，，过60目筛古老备用。。
。。
。主要用来制作琉璃瓦的小、中型异型件。。
。。
。
2、挤制和塑压成型坯料的制备
将质料经雷蒙机破损后分类存放，，不可混入杂质，，质料加二细度目筛余小于0．05％。。
。。
。坯料制备凭证配方准确称量后，，平铺于清洁地面，，一种质料铺一层，，然后加入一定量的水分，，人工将其混匀。。
。。
。将混淆坯料入搅泥机，，搅练2—3次，，古老两天后供成型使用。。
。。
。
二、成型
琉璃瓦的成型要领，，一样平常接纳挤制成型、手工印坯、注浆成型等要领。。
。。
。西式瓦接纳塑压成型。。
。。
。
1、挤型成型
琉璃瓦的通俗瓦件筒瓦、板瓦接纳挤制成型，，挤坯机（真空挤出机）是在搅泥机的出泥口加装一个与坯体尺寸相同的机头，，搅泥要求真空度大于0．，，坯泥水分小于18％。。
。。
。待坯挤出后，，用钢丝切成瓦坯，，放支架上晾干、修坯、干燥后烧成。。
。。
。

2、手工成型和注浆成型
琉璃瓦中的勾头，，滴水瓦件以及走兽、钉帽、花窗和正吻、垂兽等构件接纳手工成型或注浆成型。。
。。
。手工成型是将坯泥拍打成泥饼，，在石膏模内压印出有花纹的坯体，，稍干后起坯贴接，，将事人情修整打光。。
。。
。手工成型的泥料水分为22％。。
。。
。
3、塑压成型（WD成型压机）
西式瓦主要接纳塑压成型，，塑压泥料要抽取真空，，泥料水分在16—18％。。
。。
。我们使用的塑压成型机是湘潭高新陶瓷机械厂生产，，单机日产量在片左右。。
。。
。
三、釉料
1、琉璃瓦用釉
古板琉璃瓦用生铅釉以铅丹作助熔剂，，主要着色剂是铁、铜、锰、钴等金属氧化物，，属于pbo－SiO2二元系统，，约在℃—℃温度中烧成。。
。。
。生铅釉随色剂含量几多，，直接影响釉色深浅转变，，可获得条理富厚的色彩。。
。。
。

2、西式瓦用釉
西式瓦用釉为熔块釉，，熔块釉有较大的烧成温度规模和色釉选择余地。。
。。
。配制熔块要选用的化工质料（硼砂、碱面、铅丹等）应为工业纯，，着色剂的纯度要高。。
。。
。熔块的优劣直接影响到釉面质量，，应重视烧制的各个环节，，提高熔块的质量，，好的熔块应是透明的玻璃质。。
。。
。
a）釉料的制备
将铅丹或熔块与生料严酷按配方称量好，，入球磨机研磨，，料、球、水为1：1．7：0．8，，要求细度：生铅釉0．04－0．06％，，熔块釉0．05－0．12％（万孔筛余）。。
。。
。为包管釉有优异的流动性及避免沉淀，，可加入电解质甲基纤维素。。
。。
。
b）施釉
琉璃瓦、西式瓦一样平常接纳浇釉法或浸釉法。。
。。
。浇釉时要迅速，，一次浇满瓦面可包管釉面平整平滑匀称。。
。。
。釉的比重控制在1．5－1．7之间。。
。。
。应注重施釉后要实时刮净底部。。
。。
。

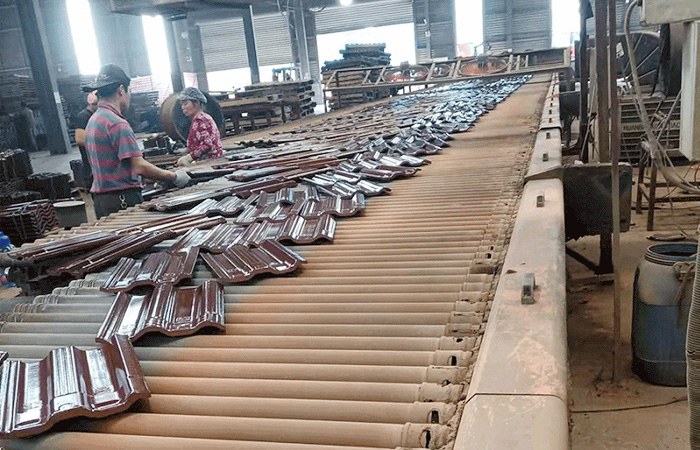

四、烧成
西式琉璃瓦接纳一次烧成。。
。。
。烧成后用窑炉为煤烧推板窑，，投资较少，，也可用隧道窑，，氧化焰烧成。。
。。
。
西式瓦一次烧成是将成型好的坯体干燥施釉后直接入窑烧成，，烧成温度为℃－℃。。
。。
。瓦件不是满施釉可以倚靠摞叠或接纳特殊支架的步伐烧成。。
。。
。

五、磨练
琉璃瓦、西式瓦除应具备优异的内在物理性能（抗折抗压、吸水率、耐急冷急热性能和耐冻性能）外，，主要磨练项目为外观质量。。
。。
。
产品外观要求平滑整齐，，釉色鲜亮纯粹。。
。。
。瓦件组装一起，，釉色要基本一致。。
。。
。造型纹样规整清晰，，产品允许尺寸公差±2mm，，抵达以上要求即为及格。。
。。
。若有图纸和实样，，应严酷按标准磨练。。
。。
。琉璃瓦尚有一些特殊磨练要领：如板瓦，，四块围拢应为圆筒，，即呈°。。
。。
。筒瓦两块拼合也应组成一圆筒。。
。。
。勾头、滴水马筒、板瓦粘接呈夹角应为°±5°。。
。。
。
六、总结
我们研制的琉璃瓦、西式瓦的各项理化性能指标抵达和凌驾有关标准，，烧结温度低，，瓷化水平高，，产品釉色明亮光润，，使用效果好。。
。。
。在坯釉研制历程中，，我们注重使用外地种种矿物废物和废玻璃粉的使用，，为降低生产本钱找到了优异途径。。
。。
。

尊龙凯时是海内整体屋面系统解决计划提供商。。
。。
。建设以来，，一直专注于屋面辖档挽域，，是一家集研发、生产、销售一体的大型企业。。
。。
。
